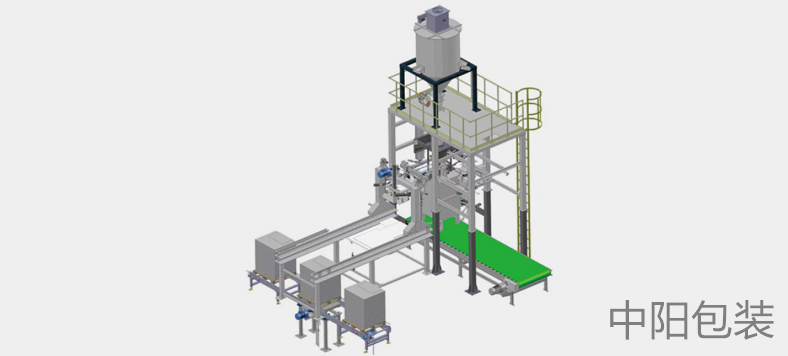

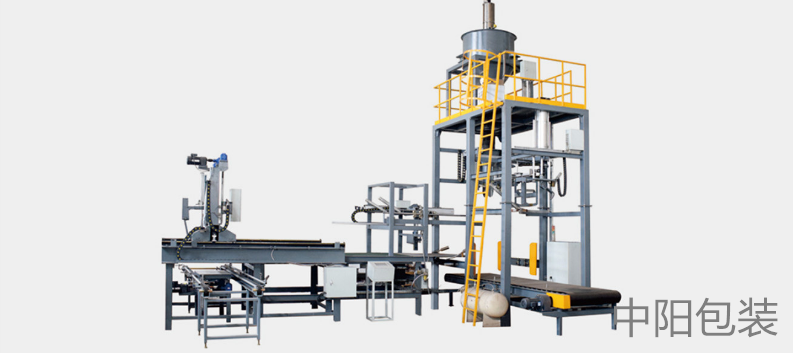

全自動噸袋包裝機，改變了以往需要人工掛袋的操作方式，實現了噸袋的全自動掛袋，自動稱重，自動灌裝，自動輸送，自動封口，自動打印等，還可以配套各種輸送、AGV，轉運物流設備，讓整套生產線的自動化、標準化、精細化。適用于各種有噸袋包裝需求的場合。
1. 設備概述
適用行業：化工、建材、糧食、礦產、冶金
包裝范圍：500-2000kg/袋（可定制3000kg）
核心功能：自動稱重→充填→整形→縫口/熱封→輸出
關鍵指標 參數
包裝速度 40-80袋/小時（視物料流動性）
稱重精度 ±0.1%（靜態），±0.2%（動態）
電源要求 380V/50Hz，功率18-30kW
氣源壓力 0.4-0.6MPa，耗氣量0.6Nm3/min
通信接口 Profinet/Ethernet/IP，支持MES系統對接
2. 核心系統組成
1. 給料系統
- 雙螺旋給料機（粉體） / 振動給料器（顆粒）
- 快慢雙速控制（粗填+精補）
2. 稱重系統
- 3點式稱重平臺（HBM傳感器，量程2t）
- 防過載保護+自動清零功能
3. 懸掛與夾袋機構
- 電動葫蘆吊架（1-3t可選）
- 氣動夾袋器（德國Festo，帶防松檢測）
4. 除塵環保系統
- 脈沖反吹除塵器（過濾效率≥99.9%）
- 可選中央集中除塵接口
5. 智能控制系統
- PLC（西門子S7-1500） + 15寸觸摸屏
- 配方存儲功能（≥50組參數）
3. 工作流程
1. 空袋懸掛 → 2. 自動夾袋 → 3. 快速充填 → 4. 稱重補償 → 5. 袋口整形 → 6. 縫包/熱封 → 7. 輸送輸出
（全程自動化，人工僅需掛袋）
4. 型號對比選型表
型號 | 1000 | 2000 | 3000 |
最大稱量 | 1000kg | 2000kg | 3000kg |
充填時間 | 4-6min/袋 | 5-8min/袋 | 8-12min/袋 |
功率 | 15kW | 22kW | 30kW |
精度等級 | OIML Ⅲ | OIML Ⅲ | OIML Ⅱ |
適用物料 | 流動性好 | 通用型 | 高粘度物料 |
5. 特殊定制選項
防爆設計：ATEX認證（Ex tD A21 IP65）
食品級：304不銹鋼接觸部件+無菌充填口
智能化擴展：
RFID標簽自動綁定
云端產量監控（4G/WiFi模塊）
AI視覺檢測（袋形/縫線質量）
6. 安裝與維護
安裝要求
地基承重≥5t/m2
最小操作高度≥4.5m（含吊裝空間）
關鍵維護點
每日檢查氣路密封性
每周潤滑稱重平臺關節軸承
每月校準傳感器零點
故障診斷速查表
故障代碼 | 含義 | 應急處理 |
E01 | 稱重超差 | 檢查傳感器線纜/重新標定 |
E05 | 夾袋失敗 | 清潔夾爪/調整氣壓 |
E12 | 除塵器壓差異常 | 清理濾筒或更換濾袋 |
典型應用場景：
? 水泥/粉煤灰大袋包裝
? 礦粉/氧化鋁噸袋灌裝
? 糧食/飼料自動化倉儲
